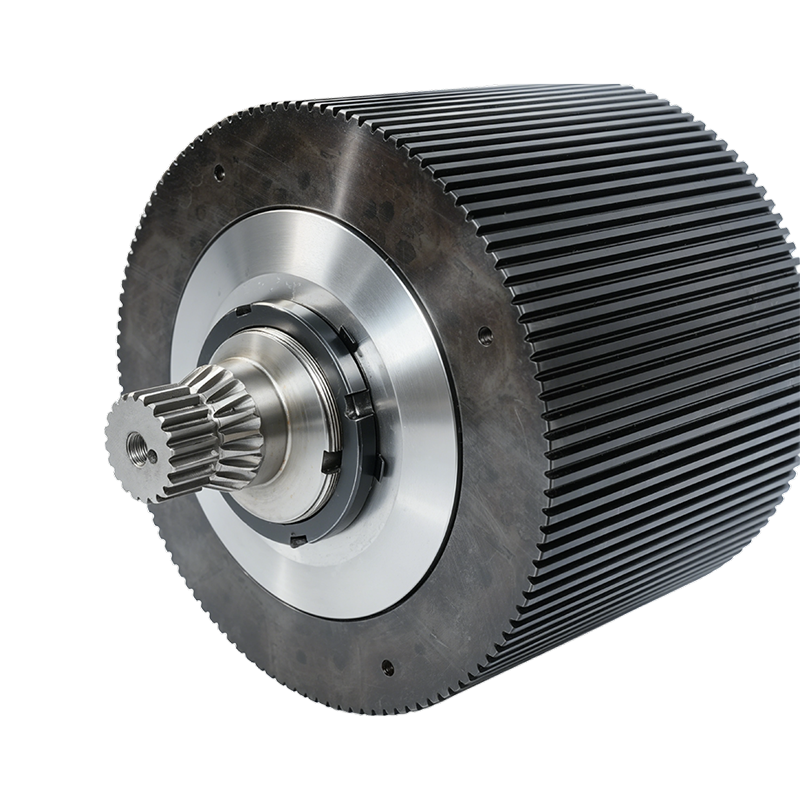

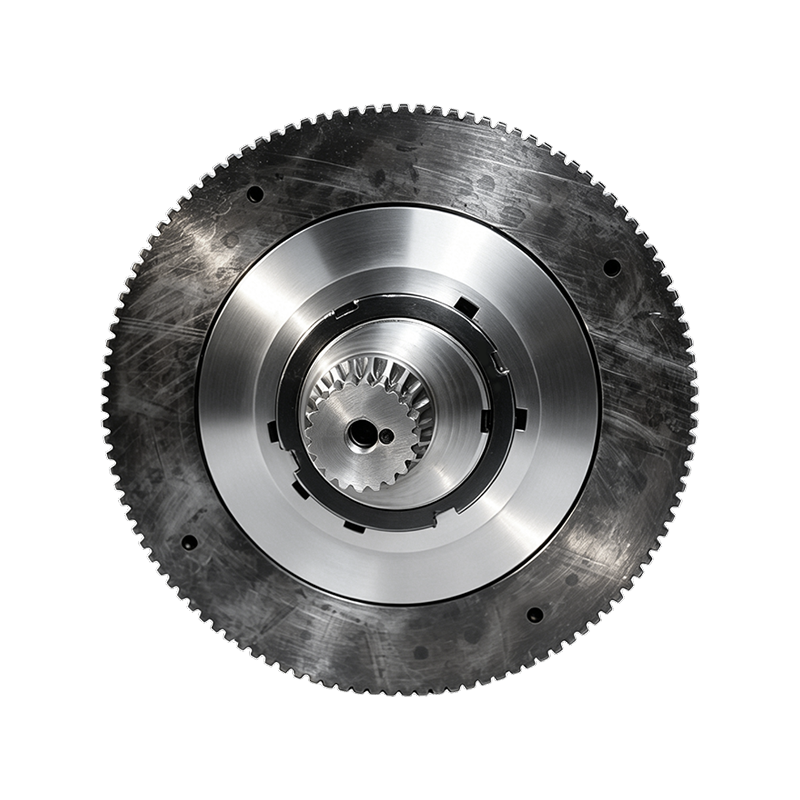

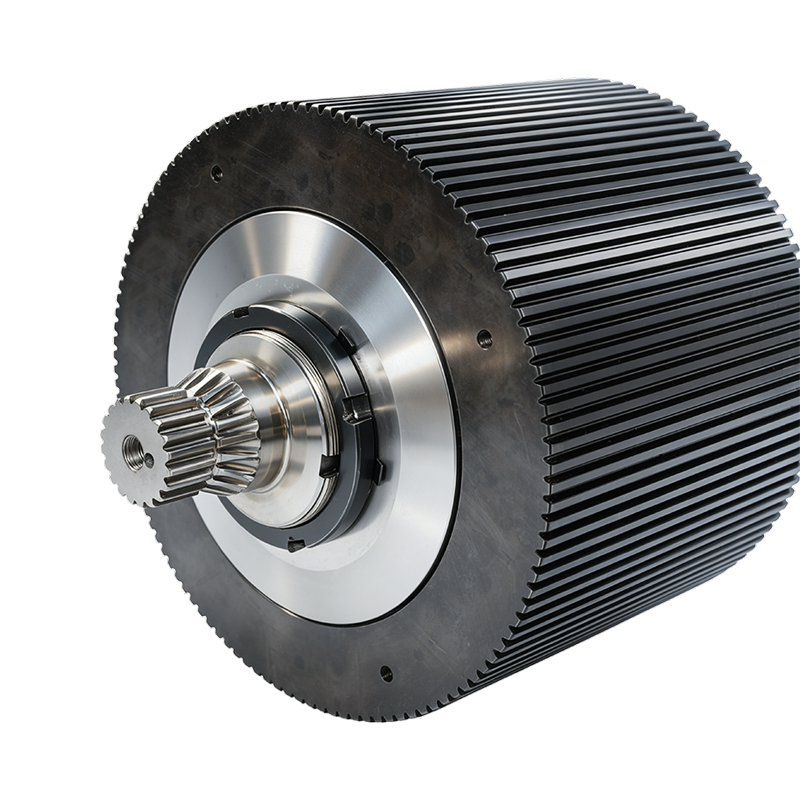

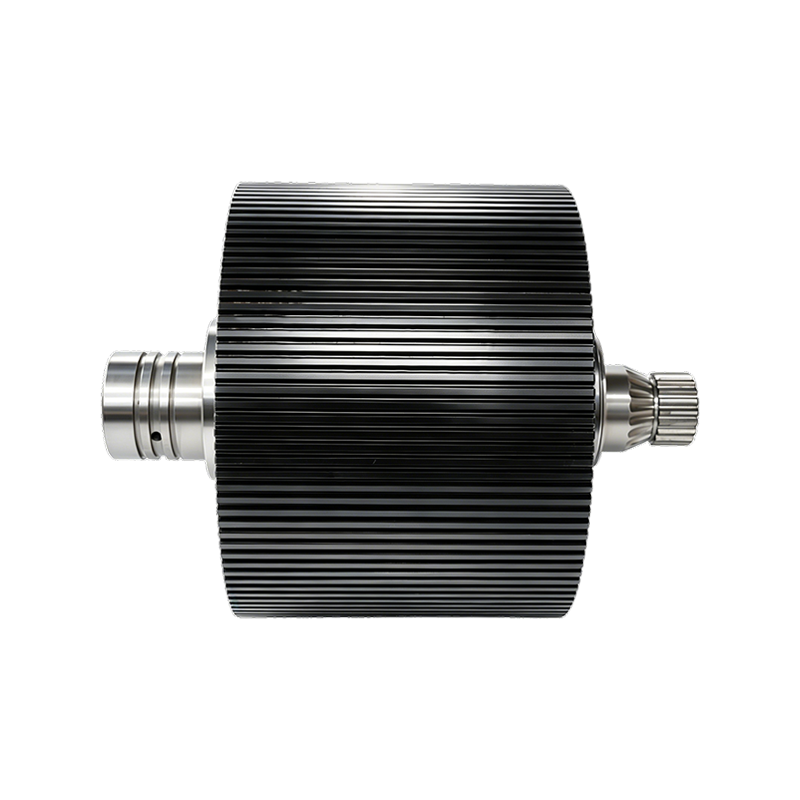

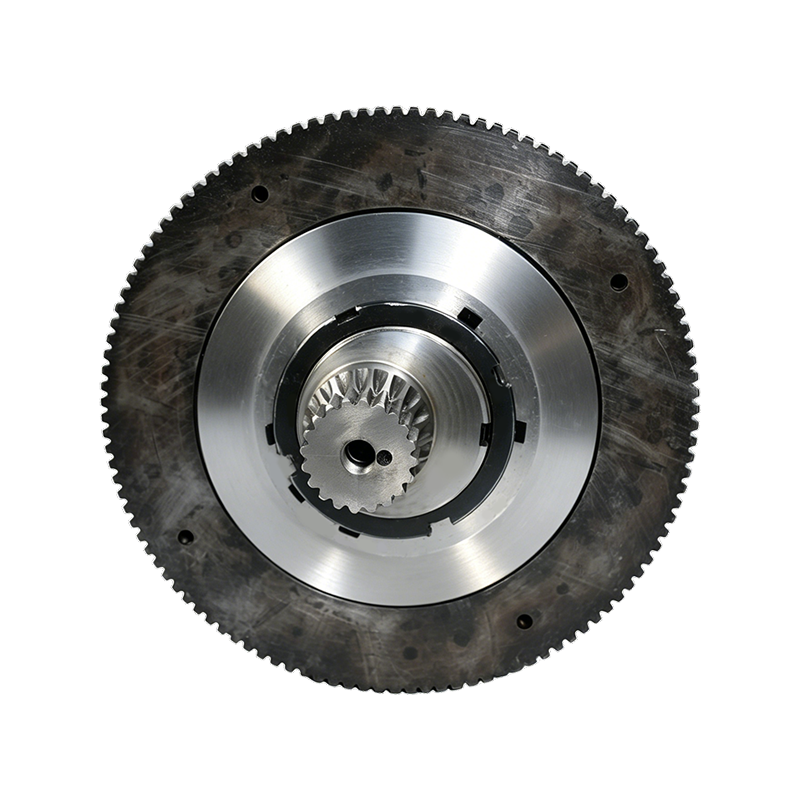

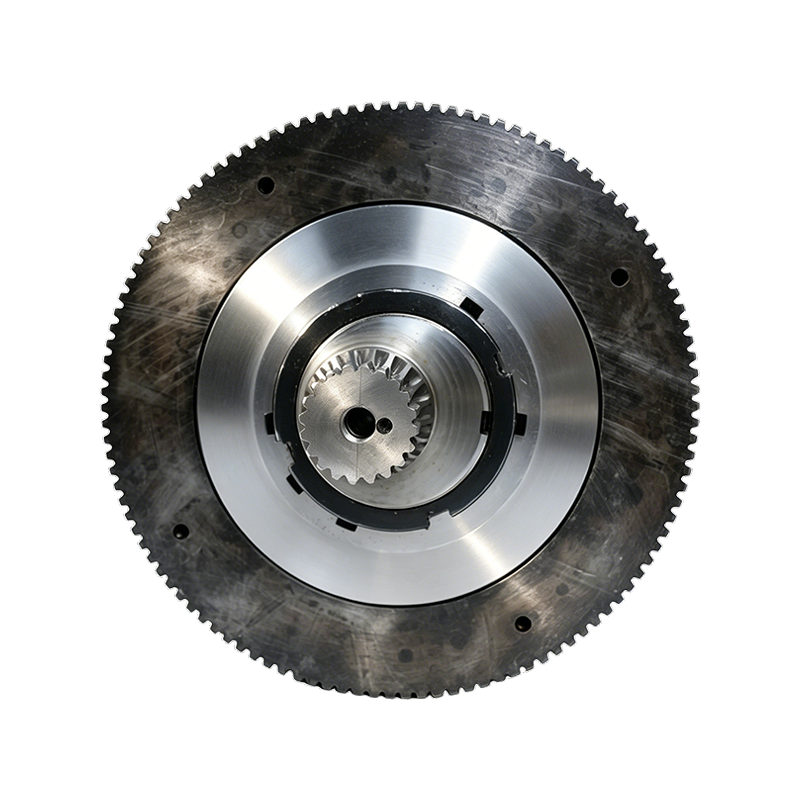

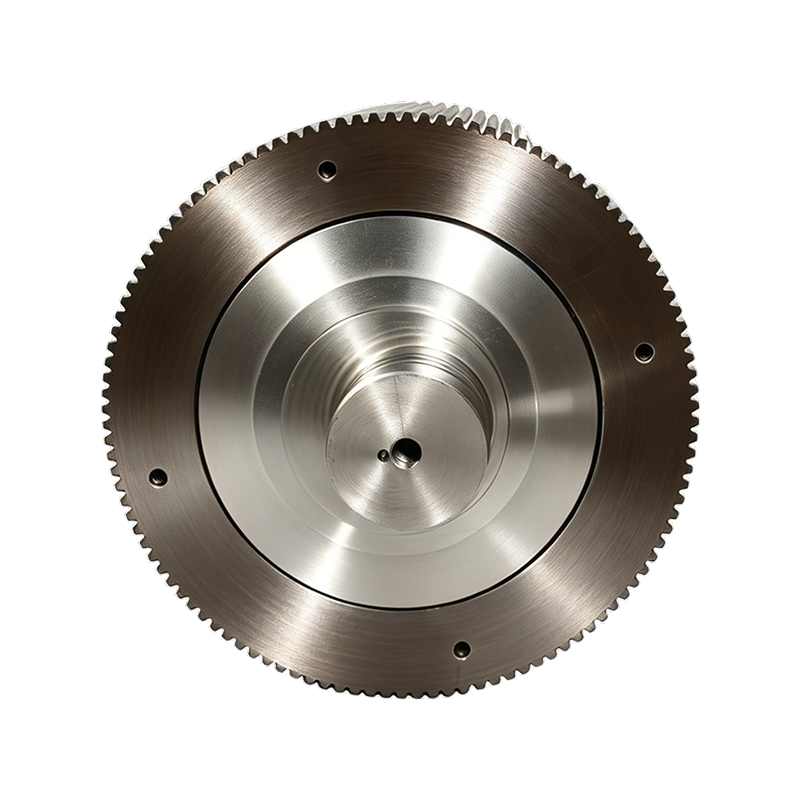

高生産性ペレットミルのスペアパーツリングダイローラーシェルアセンブリ

はじめに

の 高生産性ペレットミルのスペアパーツリングダイローラーシェルアセンブリ リングダイペレットマシンで使用される頑丈なコンポーネントです。このアセンブリは、ローラーシェル、精密ベアリング、中心シャフト、およびシーリングシステムを組み合わせて、高圧および高温の動作条件下での安定したペレット化をサポートします。

バイオマス燃料のペレット化や高繊維動物飼料の製造などの用途向けに設計されています。ローラーとリングダイ間の正確な作業ギャップを維持することにより、アセンブリは一貫したペレット密度、成形性能、生産量をサポートします。

ペレットミルローラーシェルアセンブリとは何ですか?

ペレット ミル ローラー シェル アセンブリは、リング ダイ ペレット マシンの内部に取り付けられる完全な加圧ローラー コンポーネントです。

ローラー シェルを単独で購入するのとは異なり、完全なアセンブリにはいくつかの重要なコンポーネントが統合されています。

• ローラーシェル
• 耐久性の高いベアリング
• 中心軸
• 多層シールシステム

のse components work together to transmit pressure, support roller rotation, protect internal bearings, and maintain stable contact between the roller and ring die.

加圧ローラーアセンブリはどのように機能しますか?

ペレットの製造中、原材料はローラーとリングダイの間の圧縮領域に入ります。

の roller assembly rotates while applying pressure to the material. The working surface of the roller shell helps grip the material and guide it toward the ring die holes.

の basic working process includes:

• 原料はペレット化チャンバーに入ります。
• の pressure roller rotates against the ring die.
• の roller shell grips and compresses the material.
• 材料はリングダイの穴に押し込まれます。
• 継続的な圧力により、緻密なペレットが形成されます。
• の finished pellets are discharged from the die.

ローラーとリングダイの間のギャップを適切に維持することは、安定したペレット品質と生産効率にとって重要です。

ローラーアセンブリの主要コンポーネントは何ですか?

ローラーシェル

の roller shell is the main working wear component. Its surface geometry directly contacts the raw material and works against the ring die.

耐久性の高いベアリング

の assembly uses specialized tapered roller bearings designed to withstand substantial radial and axial loads during pelletizing.

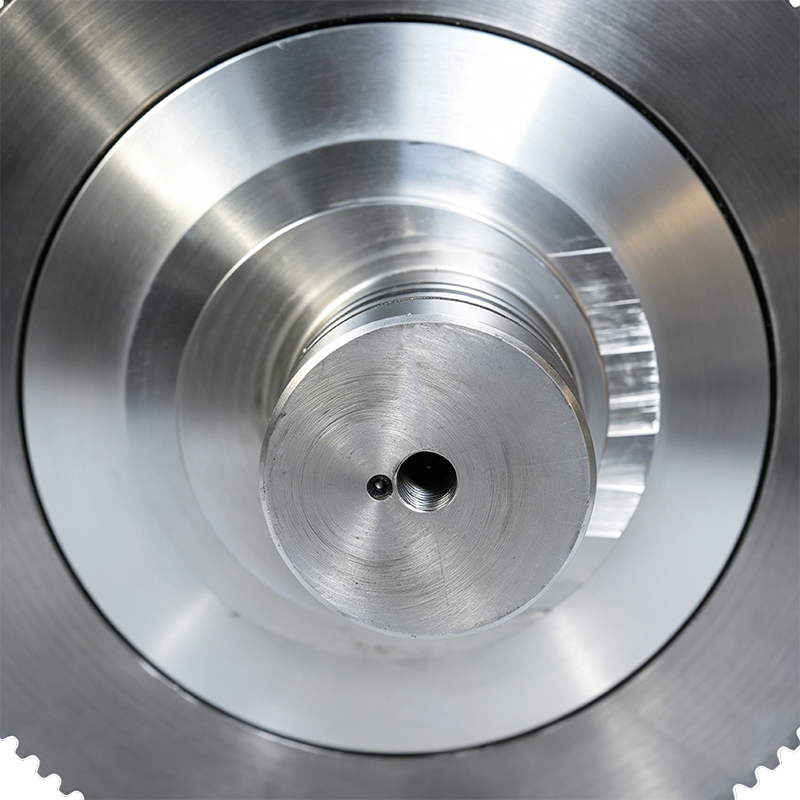

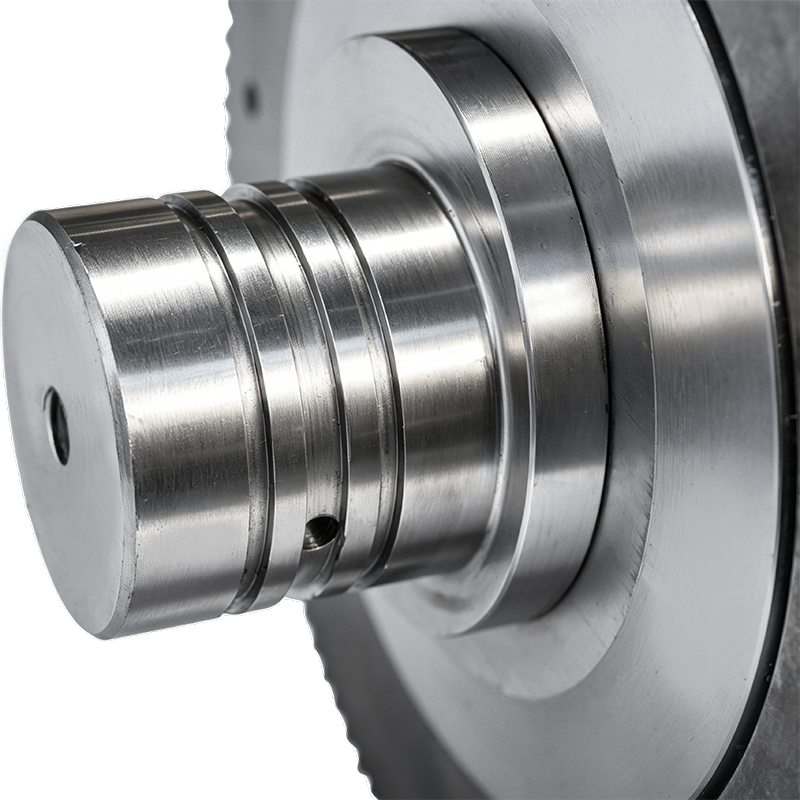

中央シャフト

の central shaft supports the roller assembly and transfers mechanical forces during operation.

多層シーリングシステム

の sealing structure helps prevent lubricant leakage and keeps fine dust away from the internal bearings. This is particularly important in continuous pellet production environments.

高生産性のローラー シェル アセンブリの利点は何ですか?

高い耐摩耗性

の roller shell can be manufactured from high-grade alloy steels such as 20クロムチタン または 40Cr 。高度な鍛造技術により緻密な内部構造を実現。

高い表面硬度

の roller shell surface undergoes vacuum carburizing and quenching, with a specified surface hardness of HRC 58-62 。これは、研磨性のペレット化条件下での耐摩耗性を向上させることを目的としています。

改良された素材のグリップ

スロット付きやディンプル付きのハニカム設計など、さまざまな歯形が利用可能です。精密に加工された溝により、材料のかみ合いが向上し、滑りが軽減されます。

高耐荷重

耐久性の高い円すいころ軸受は、ペレット化プロセス中に発生するラジアル衝撃とアキシャル衝撃に対処できるように設計されています。

防塵

の multi-layer sealing structure helps keep fine dust away from the bearings while retaining lubricant inside the bearing area.

振動の低減

各アセンブリは、不均衡によって引き起こされる振動を軽減するために動的バランステストを受けます。これにより、主軸とリングダイスの偏摩耗を軽減することもできます。

ローラーシェルにはどのような材質が使用されていますか?

の product page specifies high-grade alloy steel materials including:

• 20CrMnTi
• 40Cr

のse materials are processed using advanced forging techniques before subsequent machining and heat treatment.

購入者にとって、材料の選択は、熱処理、表面硬度、作業条件、原材料の磨耗性、および予想されるサービス要件とともに評価する必要があります。

熱処理はなぜ重要ですか?

熱処理は、ローラーシェルの摩耗性能に直接影響します。

の product uses 真空浸炭焼入れ 、製品仕様によると、ローラーシェル表面はHRC 58〜62に達します。

適切に制御された熱処理プロセスは、繰り返し機械的負荷がかかった状態でローラー シェルの構造的性能をサポートしながら、必要な表面硬度を提供するのに役立ちます。

したがって、産業用バイヤーにとっては、鋼材グレードのみに基づいてローラー アセンブリを選択するのではなく、サプライヤーの完全な製造プロセスを評価することが有益です。

利用可能なローラー表面のデザインは何ですか?

の roller assembly can be supplied with different surface geometries according to application requirements.

溝付きローラー表面

スロット付きのデザインは、ローラーが原材料と噛み合い、材料の滑りを軽減する溝を提供します。

ディンプルハニカム表面

の dimpled or honeycomb configuration provides a different gripping pattern and can be selected according to the pelletizing application.

の appropriate surface design should be determined according to the pellet mill, ring die, raw material characteristics, and existing roller configuration.

ペレットミルローラーアセンブリはどのような用途に使用されますか?

バイオマス燃料ペレットの製造

の assembly is designed for biomass materials such as wood chips and rice husks, where the roller is exposed to continuous pressure and abrasive conditions.

動物飼料ペレットの製造

安定した圧縮と連続的なペレット生産を必要とする高繊維動物飼料用途に使用できます。

高生産量のペレット生産

の assembly is designed for heavy-duty industrial applications where stable pellet density, forming rates, and hourly production are important.

適切なローラー シェル アセンブリを選択するには?

購入者は購入する前に機器と動作条件を確認する必要があります。

重要な情報には次のものが含まれます。

• ペレットミルモデル
• リングダイ仕様
• ローラーAss'y寸法
• ローラーシェル diameter
• ローラーシェル width
• シャフト構成
• 軸受仕様
• シール要件
• ローラー表面の設計
• 原料の種類
• 生産能力
• 営業時間
• 必要数量

元の図面、部品番号、写真、または既存のアセンブリ仕様を提供すると、メーカーが互換性を確認するのに役立ちます。

ローラーアセンブリを交換する際、購入者は何を確認する必要がありますか?

アセンブリ全体を交換するには、ローラー シェルの寸法を確認するだけでは不十分です。

購入者は以下も確認する必要があります。

• ベアリングの状態と仕様
• 軸寸法
• シール構造
• ローラーシェル surface condition
• ダイナミックバランス
• ローラーとリングダイの作動ギャップ
• 潤滑要件
• 全体的なアセンブリ互換性

正しく適合したアセンブリにより、ベアリングの早期摩耗、振動、ローラーの偏摩耗、生産の不安定性のリスクを軽減できます。

ローラーアセンブリの耐用年数を改善するにはどうすればよいですか?

ローラーとダイの適切な調整を維持する

の working gap between the roller and ring die should be maintained according to the pellet mill's operating requirements.

適切な潤滑を維持する

ベアリングには、機器メーカーの要件に従って適切な潤滑を施す必要があります。

ホコリや異物の侵入を防ぐ

微細なペレット化粉塵や異物は、ベアリング、シール、ローラーシェル、リングダイスに悪影響を与える可能性があります。

モニターの振動

異常な振動は、ベアリングの問題、アンバランス、不適切な組み立て、または不均一な摩耗を示している可能性があります。

シーリングシステムを検査する

シールが損傷すると、ベアリング領域に塵が侵入したり、潤滑剤が漏れたりする可能性があります。

ローラーシェルの摩耗をチェックする

作業面と歯形を定期的に検査して、生産に影響を与える前に過度の摩耗を特定してください。

ローラーアセンブリを購入する際、購入者は何を考慮する必要がありますか?

工業用ペレットミルのスペアパーツを購入する際に価格だけを考慮すべきではありません。

プロのバイヤーは以下を評価する必要があります。

• ローラーシェル material
• 表面硬度
• 熱処理
• 歯形
• ベアリングの品質
• 軸精度
• シール構造
• 動的バランシング
• 寸法精度
• アセンブリの互換性
• 品質検査
• OEM機能
• 生産能力
• 配信能力
• 技術サポート

連続生産設備の場合、 総所有コスト 最初の購入価格よりも重要な場合があります。

OEM およびカスタム加圧ローラー アセンブリ

ペレットミルが異なれば、使用するローラーの寸法、ベアリング構成、シャフトの仕様、およびシール構造も異なります。

Anhui Jindingsheng Machinery Co., Ltd. は、顧客の機器仕様と技術要件に応じてカスタマイズされた加圧ローラー アセンブリ ソリューションを提供します。

の company focuses on the R&D and manufacturing of ring dies, rollers, and related pellet mill components. Its production process covers raw materials, forging, finishing, and heat treatment, with products exported to multiple international markets.

高生産性ペレットミルローラーシェルアセンブリに関するよくある質問

ペレットミルローラーシェルアセンブリとは何ですか?

ペレットミルのローラーシェルアセンブリは、ローラーシェル、ベアリング、中心シャフト、およびシーリングシステムで構成される完全な加圧ローラーコンポーネントです。リングダイペレットマシンに取り付けられます。

ローラーアセンブリの機能は何ですか?

の roller assembly applies pressure to raw materials and helps guide them into the ring die holes for pellet formation while supporting stable roller rotation.

ローラーシェルにはどのような材質がありますか?

の product page specifies high-grade alloy steel materials including 20CrMnTi および 40Cr .

ローラーシェルの表面硬度はどれくらいですか？

の product specifications state that vacuum carburizing and quenching can achieve a surface hardness of HRC 58-62 .

どのようなローラー表面デザインが利用可能ですか?

の product can be supplied with slotted and dimpled honeycomb surface designs to improve material gripping and reduce slipping.

円すいころ軸受はなぜ使われるのですか?

耐久性の高い円すいころ軸受は、ペレット化中に発生する大きなラジアル荷重とアキシアル荷重および衝撃に耐えられるように設計されています。

シーリングシステムはなぜ重要ですか?

の multi-layer sealing structure helps prevent lubricant leakage and keeps fine pelletizing dust away from the bearings.

ダイナミックバランスはローラーアセンブリにどのようなメリットをもたらしますか?

動的バランステストは、不均衡によって引き起こされる振動を軽減し、メインシャフトとリングダイを不均一な摩耗から保護するのに役立ちます。

ローラーアセンブリはどのような材料を処理できますか?

の product is designed for pelletizing applications involving biomass fuels such as wood chips and rice husks, as well as high-fiber animal feed.

カスタマイズされたローラーアセンブリを製造できますか?

はい。カスタマイズされたローラー アセンブリは、顧客の機器の仕様、寸法、図面、および用途要件に従って製造できます。

見積もりにはどのような情報を提供すればよいですか?

購入者は、ペレットミルのモデル、ローラーアセンブリの寸法、ローラーシェルの仕様、シャフトとベアリングの情報、表面デザイン、必要な数量、およびその他の入手可能な技術図面または写真を提供する必要があります。

安徽省金定盛機械有限公司を選ぶ理由?

Anhui Jindingsheng Machinery Co., Ltd. は、ペレットミルのリングダイ、ローラー、および関連する造粒機コンポーネントの研究開発と製造を専門としています。同社は 14,509 平方メートルの施設と 97 人の従業員を擁し、原材料から鍛造、仕上げ、熱処理に至る主要な生産段階を管理しています。その製品は複数の国際市場に輸出されています。

結論

の 高生産性ペレットミルのスペアパーツリングダイローラーシェルアセンブリ は、連続リングダイペレット化用に設計された完全な高耐久ローラー ソリューションです。合金鋼ローラーシェル、硬化作業面、頑丈なテーパーベアリング、多層シーリングシステム、ダイナミックバランシングが連携して安定した動作をサポートします。

購入者にとって、主要な購入要素は次のとおりです。 ローラーシェルの材質、表面硬度、支持力、シール性能、動的バランス、機器の互換性、および全体的な製造品質 .

完全で適切に適合したアセンブリを選択することは、ペレット工場が安定した生産を維持し、早期のコンポーネントの摩耗を減らし、長期的なスペアパーツ管理を改善するのに役立ちます。

ローラーシェル Assembly Specification Reference

詳細な見積および OEM サポートについては、安徽金定盛機械有限公司にお問い合わせください。
